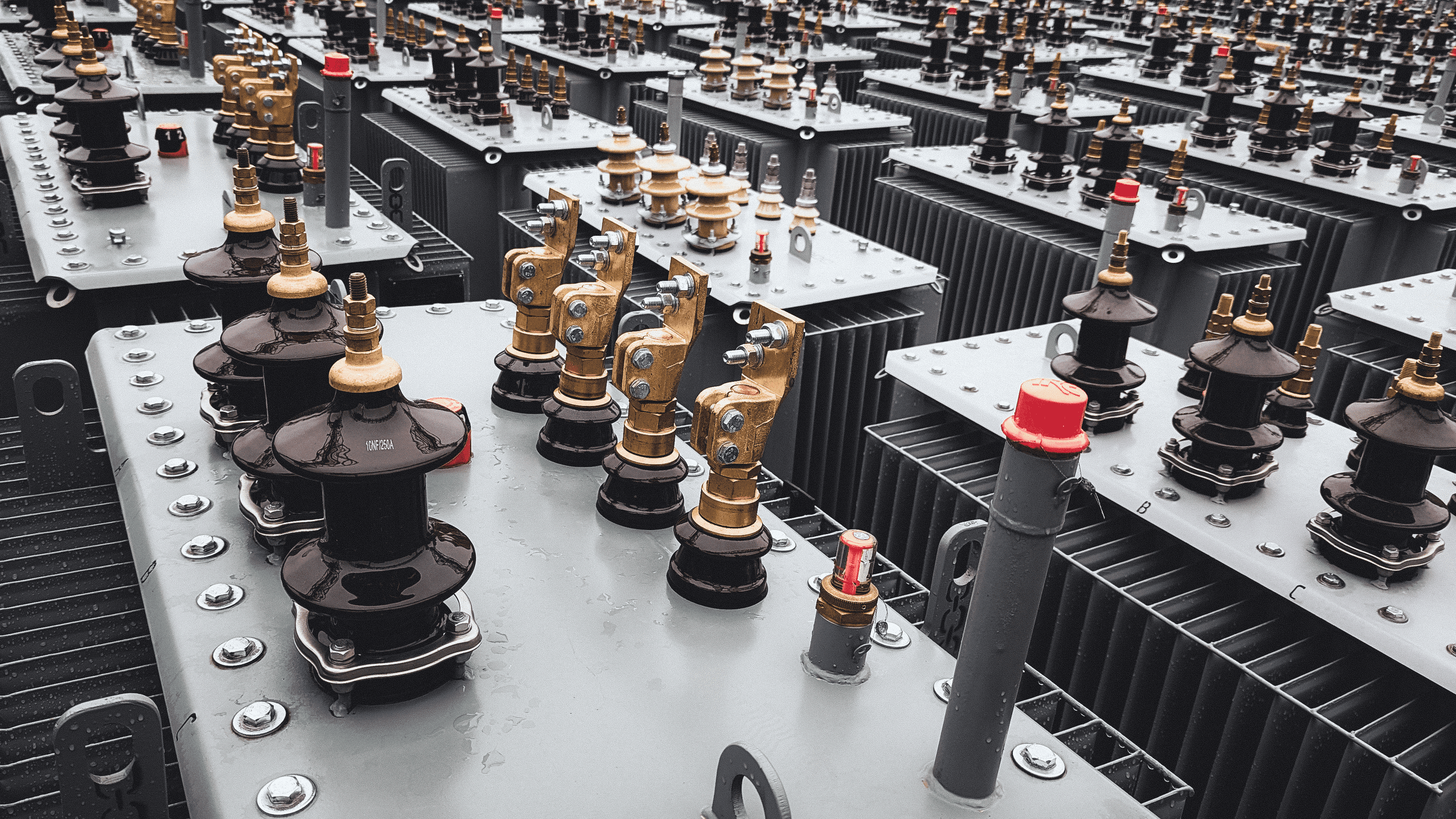

Испытания силовых трансформаторов

Этапы испытания

Подготовка к испытаниям

1. Вывод трансформатора из эксплуатации;
2. Снятие остаточного напряжения;
3. Проверка отсутствия напряжения;
4. Изучение паспортной документации.

Визуальный осмотр

1. Проверка наличия пломб;
2. Проверка уровня масла;
3. Проверка наличия следов течи масла из-под изоляторов;
4. Проверка целостности корпуса на отсутствие механических повреждений;
5. Проверка изоляторов НН и ВН на отсутствие повреждений и трещин;
6. Проверка состояния контактных соединений;
7. Проверка затяжки болтовых соединений.

Измерение сопротивления изоляции

Сопротивление изоляции измеряется мегаомметром напряжением 2500 В с максимальным пределом не менее 1 ГОм.

1. Заземление обмоток на 2 минуты перед испытанием;
2. Проверка исправности измерительного прибора;
3. Подключение одного провода мегаомметра к обмотке трансформатора (например, ВН), второго — к заземленному корпусу или другой обмотке. Остальные выводы заземляются;

Измерения выполняются по схеме:

• Высокое напряжение – низкое напряжение и земля;
• Низкое напряжение – высокое напряжение и земля;
• Высокое и низкое напряжения вместе – земля.

1. Подача испытательного напряжения мегаомметром;
2. Фиксация показаний через 15 и 60 секунд (R15 и R60);
3. Отключение испытательного напряжения и ожидание разрядки емкости обмоток;
4. Повторение измерений для других обмоток;

Минимальные значения сопротивления изоляции R60 обмоток

Сухие трансформаторы - не ниже 500 Мом

Масляные трансформаторы - не ниже 300-450 Мом (зависит от конструкции, класса напряжения и заводских нормативов)

Расчёт коэффициента абсорбции (R60/R15). Хороший показатель — выше 1,3.

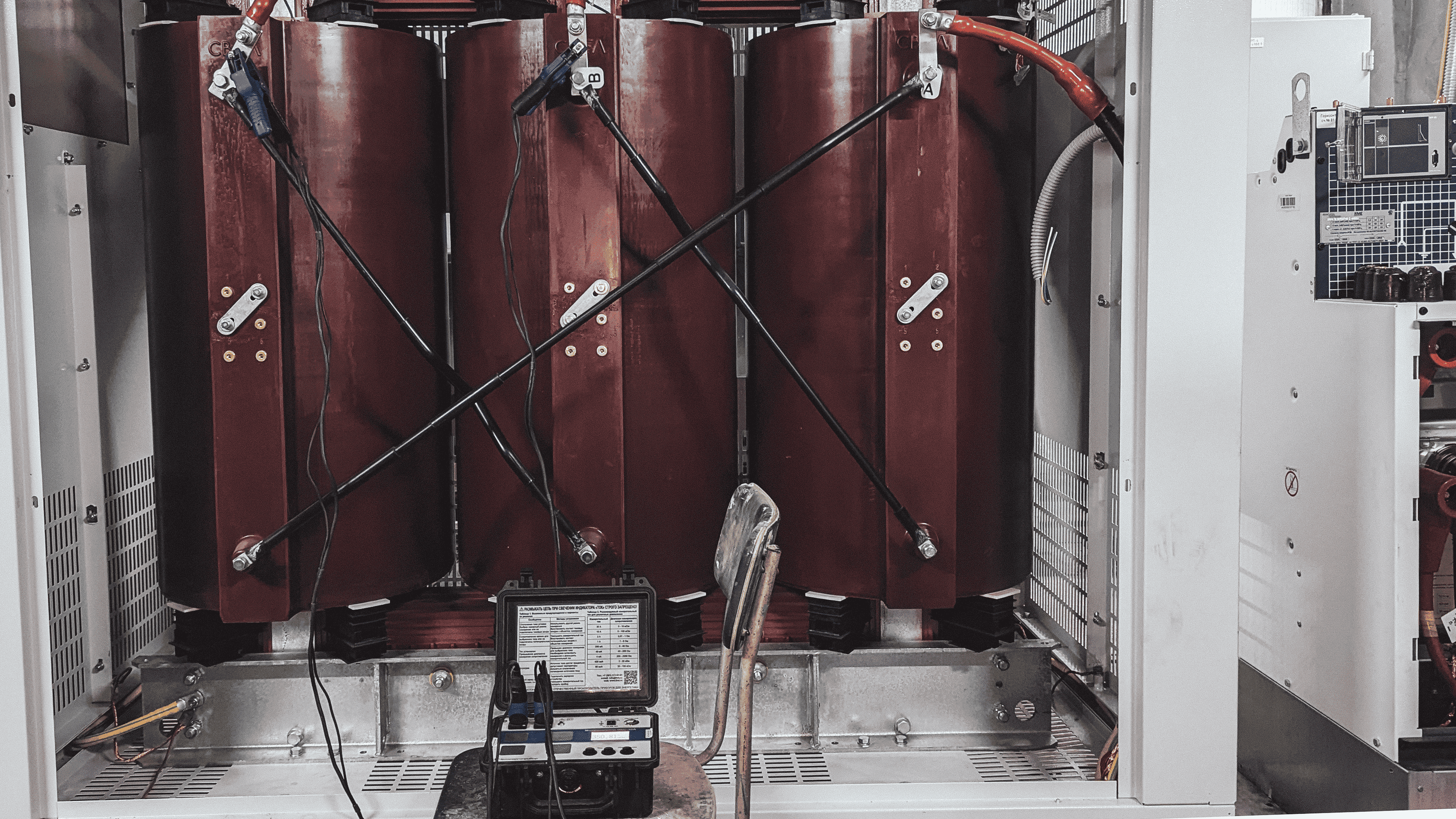

Измерение сопротивления обмоток постоянному току

Измерения выполняются микроомметром. Перед началом фиксируется положение анцапфы для восстановления после испытаний.

1. Проверка исправности измерительного прибора;
2. Подключение измерительных проводов прибора к выводам первой измеряемой обмотки.

Схема измерений:

Для трёхфазных обмоток по парам выводов:

⚡ A–B, B–C, C–A — для схемы треугольник;

⚡ A–N, B–N, C–N — для схемы звезда.

Для трансформаторов с РПН измерения проводятся в каждом положении переключателя.

1. Подача напряжения прибора и стабилизация показаний;
2. Повторение измерений для всех выводов и положений переключателя.
3. Корректировка результатов с учётом температуры, приведение к заводским условиям.
4. Сравнение полученных данных с паспортными значениями. Допустимое отклонение — не более 2%.

Испытания повышенным напряжением промышленной частоты

Испытания сухих и маслонаполненных трансформаторов выполняются переменным током 50 Гц в течение 60 секунд.

1. Заземление корпуса испытательной установки;
2. Подключение измерительных проводов к испытываемой обмотке ВН;
3. Плавное повышение испытательного напряжения согласно мощности и типу трансформатора (таблица Испытательное напряжение силовых трансформаторов)
4. Контроль тока утечки во время испытаний;
5. Снижение испытательного напряжения до нуля и разрядка трансформатора путём заземления.

Испытание масла трансформатора

1. Снятие сливной пробки;
2. Забор масла в специальную емкость (второй слив);
3. Погружение ванночки с маслом в испытательную установку;
4. Проведение пробоя масла с фиксацией показателей (повторить 5 раз);
5. Расчёт среднего значения результатов.

Условия для проведения испытаний

Температура изоляции: не ниже +5°C

Влажность воздуха: до 90%

Время после заполнения маслом: не менее 12 часов

Требования к чистоте изоляции и контактных соединений

Периодичность испытаний

• Перед вводом в эксплуатацию;
• После модернизации;
• После аварий;
• Изоляция обмоток силового трансформатора - 1 раз в год;
• Испытание трансформаторного масла - 1 раз в год;
• Элементы конструкции - 1 раз в 4 года;
• Коэффициент трансформации - 1 раз в 6 лет.
