Проверка автоматических выключателей

Прогрузка автоматических выключателей — это ключевая процедура для оценки их работоспособности. Она помогает убедиться, что выключатели корректно срабатывают в случае короткого замыкания или перегрузки. Тип расцепителя определяет, как именно автомат реагирует на те или иные отклонения в работе сети.

Существуют три основных типа расцепителей:

1. Электромагнитный — реагирует на ток короткого замыкания.

2. Тепловой — защищает сеть от перегрузок.

3. Комбинированный — объединяет тепловую и электромагнитную защиту для более универсального и эффективного реагирования.

Данная проверка позволяет обезопасить электроустановку и избавится от неисправностей автоматических выключателей за счет их отбраковки

Неисправности автоматических выключателей

➖ Залипание контактов;

➖ Износ тепловых элементов;

➖ Поломка электромагнита.

Этапы прогрузки

Визуальный осмотр

Проверка осуществляется с внешнего осмотра автоматического выключателя:

➖ Наличия маркировки на корпусе;

➖ Проверка на отсутствие механических повреждений корпуса;

➖ Определение тока срабатывания, характеристики, типа расцепителя и времени отключения.

Подготовка перед проверкой

Перед тестированием выполняются несколько циклов включения и отключения автомата для исключения залипания контактного механизма.

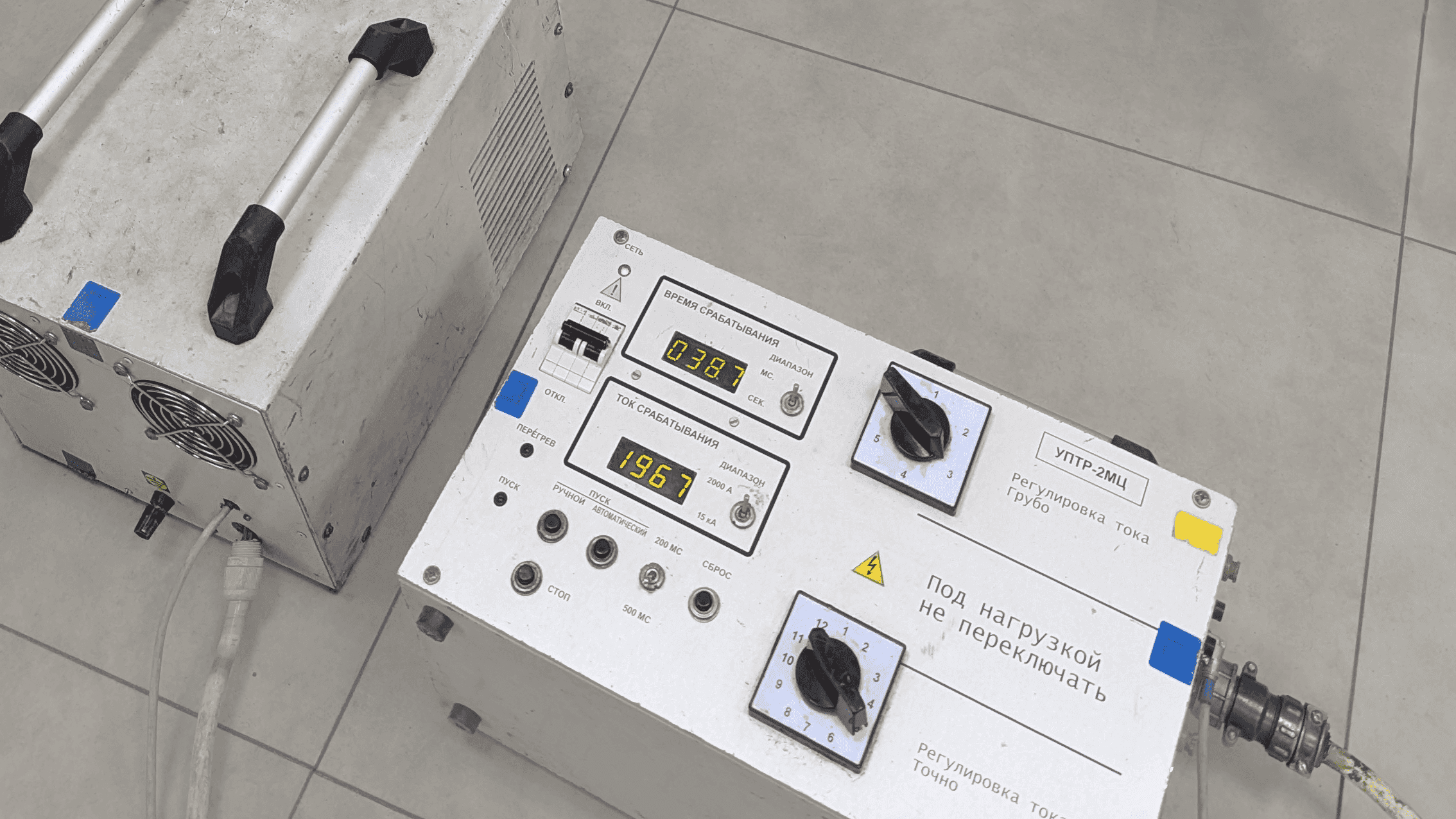

Прогрузка первичным током

Метод имитирует реальные условия эксплуатации, подавая токи, соответствующие или превышающие номинальные значения.

Процедура:

➖ Автоматический выключатель взводится в рабочее положение;

➖ Подается ток для проверки каждого типа расцепителя;

➖ Фиксируется время срабатывания;

➖ Результаты сверяются с нормативами.

Прогрузка тепловых элементов

Для проверки тепловой защиты используется длительная подача тока, превышающего номинальный на определённый процент.

Процедура:

➖ Задаются тестовые параметры;

➖ Оценивается время отключения.

Прогрузка электромагнитных элементов

Эта проверка проводится кратковременным воздействием высоких токов, чтобы оценить быстродействие при коротких замыканиях.

Прогрузка комбинированных выключателей

Комплексная проверка включает тестирование как тепловых, так и электромагнитных элементов.
