Измерение сопротивления металлосвязи
Проводим инструментальную проверку целостности и непрерывности защитных проводников, а также измерение переходных сопротивлений контактов (металлосвязи) в электроустановках до и выше 1000 В. Диагностика выполняется в соответствие ПУЭ, РД и ГОСТ. По результатам выдается технический отчет с протоколом проверки наличия цепи, который гарантированно проходит согласование в надзорных органах.
Комплект документов
Цены на замер металлосвязи
Стоимость испытаний рассчитывается исходя из общего количества точек измерения (единиц оборудования, розеток, металлоконструкций). Для точного расчета сметы вы можете прислать нам спецификацию оборудования или проект электроснабжения.
- Фиксированная стоимость после согласования сметы.
- Любая форма оплаты: безналичный расчет (без НДС), карта, наличные
- Скидки при больших объемах работ
| Наименование | Стоимость | Единица |
|---|---|---|
| Проверить металлосвязь (цепь до 1 кВ) | от 30 ₽ | точка |
| Проверка наличия цепи между заземлителями | от 30 ₽ | точка |
| Замер переходного сопротивления контактов | от 30 ₽ | замер |
| Проверить металлосвязь (цепь до 35 кВ) | от 40 ₽ | точка |
Оставь заявку и получи расчет стоимости
Отправляя форму вы даете согласие на обработку персональных данных и соглашаетесь с политикой конфиденциальности
Перечень выполняемых работ по услуге
Испытания проводятся в соответствии с нормами ПУЭ п. 1.7.90 и РД 34.45-51.300-97 п. 28.2. Комплекс работ включает:
Визуальный осмотр
Производим ревизию видимой части заземляющего устройства. Процедура регламентируется требованиями ГОСТ 10434-82 и ПУЭ п. 1.8.39.2. В ходе осмотра инженер проверяет:
- Соответствие сечений проводников проектной документации и нормативным требованиям;
- Отсутствие обрывов и механических повреждений заземляющих жил;
- Правильность цветовой маркировки (наличие желто-зеленой расцветки на защитных проводниках);
- Надежность присоединения проводников к главной заземляющей шине (ГЗШ) и контуру заземления;
- Наличие системы уравнивания потенциала по ПУЭ п. 1.7.82, 1.7.83;
- Отсутствие глубокой коррозии на металлических элементах, наличие антикоррозийного покрытия;
- Наличие видимого заземления.
Проверка соединений
Производим механические испытания согласно инструкции РД 34.21.122-87.
- Проверяем сварные швы полосы заземления путем постукивания молотком для выявления трещин и дефектов прочности соединения.
- Проверяем протяжку болтовых и контактных соединений с использованием динамометрического инструмента.
Инструментальные измерения
Осуществляем контроль целостности заземляющих проводников и измерение переходного сопротивления микроомметром Metrel MI 3102H BT. Работы регламентированы требованиями ПУЭ п. 1.7.90 и РД 34.45-51.300-97 п. 28.2.
Порядок проведения работ:
- Калибровка: исключаем сопротивление проводов перед началом замеров;
- Замер металлосвязи: замер сопротивления между ГЗШ, КУП, шиной PE и всеми заземляемыми элементами;
- Измерение СУП: контроль соединений в основной (ОСУП) и дополнительной (ДСУП) системах уравнивания потенциалов c измерением вязи;
Оформление результатов
Сравниваем сопротивление с нормой 0,05 Ом. Отклонения фиксируем в заключении и ведомости дефектов. Результаты вносим в протокол, который заверяется печатью и включается в Технический отчет.
Периодичность проведения
| Основание для проверки | Когда проводятся работы |
|---|---|
| Приемо-сдаточные испытания | Перед вводом объекта в эксплуатацию или после завершения монтажных работ. |
| После ремонтных работ | При капитальном ремонте, модернизации или замене аппаратов защиты и электрооборудования. |
| Плановый контроль | По утвержденному графику планово-предупредительных работ (ППР) предприятия для соблюдения норм ПТЭЭП. |
| Интервал проверки | Тип объекта и условия эксплуатации |
|---|---|
| Не реже 1 раза в 3 года | Стандартные условия, объекты, не относящиеся к категории повышенной опасности. |
| Не реже 1 раза в год | Медицинские и образовательные учреждения, предприятия общепита, торговые объекты, прачечные и химчистки. |
Оборудование для проверки

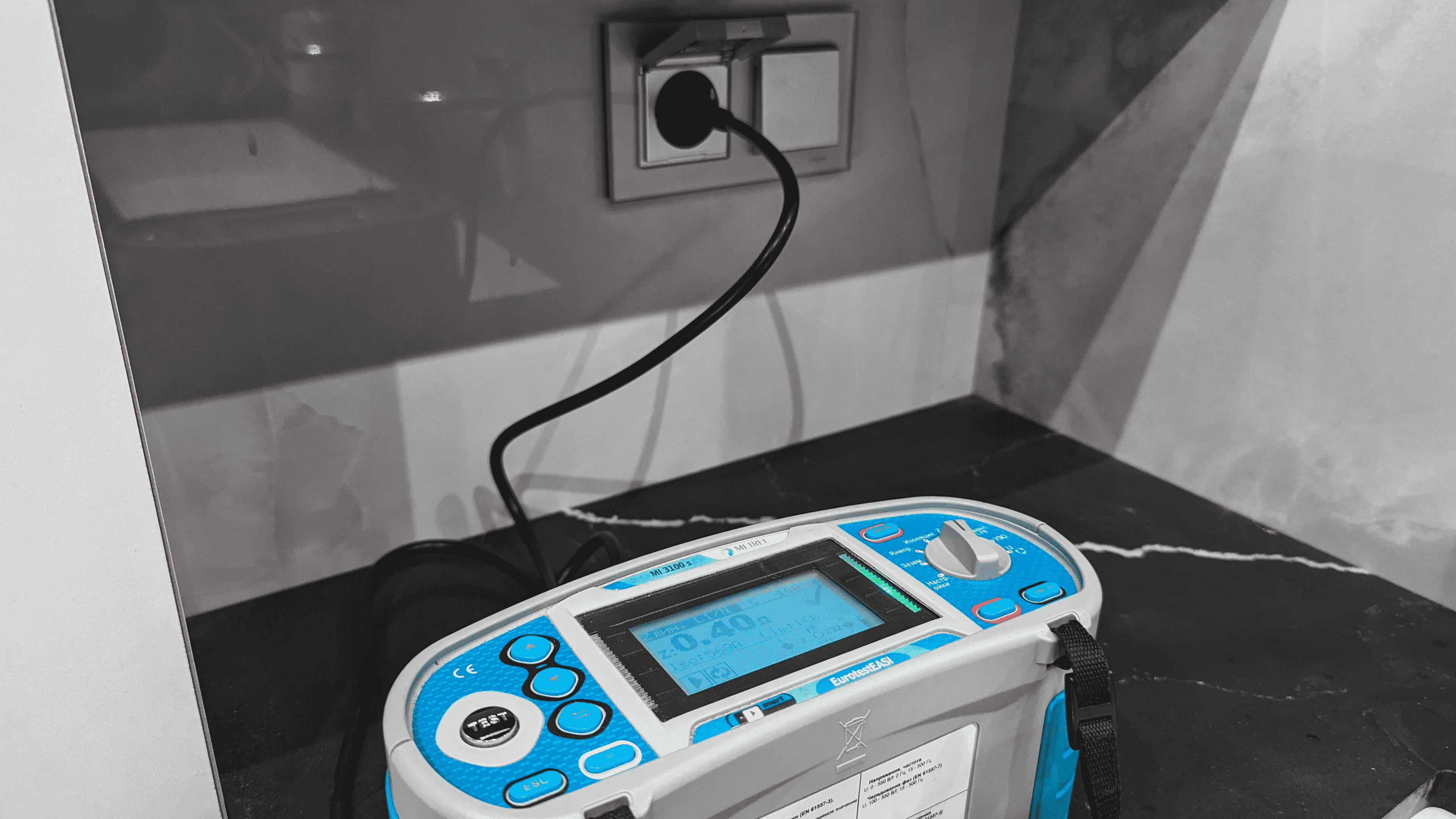

Для проверки петли используется многофункциональный измерительный прибор Metrel MI3102H BT, зарегистрированный в Госреестра СИ и имеет актуальную поверку в системе АРШИН.
Кому подойдёт услуга
Обеспечиваем непрерывность защитных цепей и безопасность персонала, гарантируя соответствие соединений нормам РД и ПУЭ.
Для компаний, эксплуатирующих офисы, ТЦ и склады, где важно исключить риск поражения сотрудников током при прикосновении к корпусам оборудования и предотвратить искрение в местах плохих контактов.
Когда необходимо выполнить предписания надзорных органов: подтвердить наличие надежной связи с контуром заземления и иметь на руках действующий протокол проверки наличия цепи.
Для медицинских центров, образовательных учреждений и цехов, где предъявляются строгие требования к электробезопасности, а периодичность проверки металлосвязи составляет не менее 1 раза в год.
При проведении планового технического обслуживания жилого фонда для проверки целостности систем уравнивания потенциалов (СУП) в подвалах, электрощитовых и на этажах.
Подрядчикам, которым необходимо быстро провести приемо-сдаточные испытания после монтажа заземляющего устройства для получения акта допуска от Ростехнадзора.
