Проверка молниезащиты

Этапы проверки молниезащиты

Визуальный осмотр

➖ Производится проверка молниеприемников, токоотводов и заземляющих устройств на наличие повреждений, коррозии и износа. Особое внимание уделяется целостности соединений и креплений.

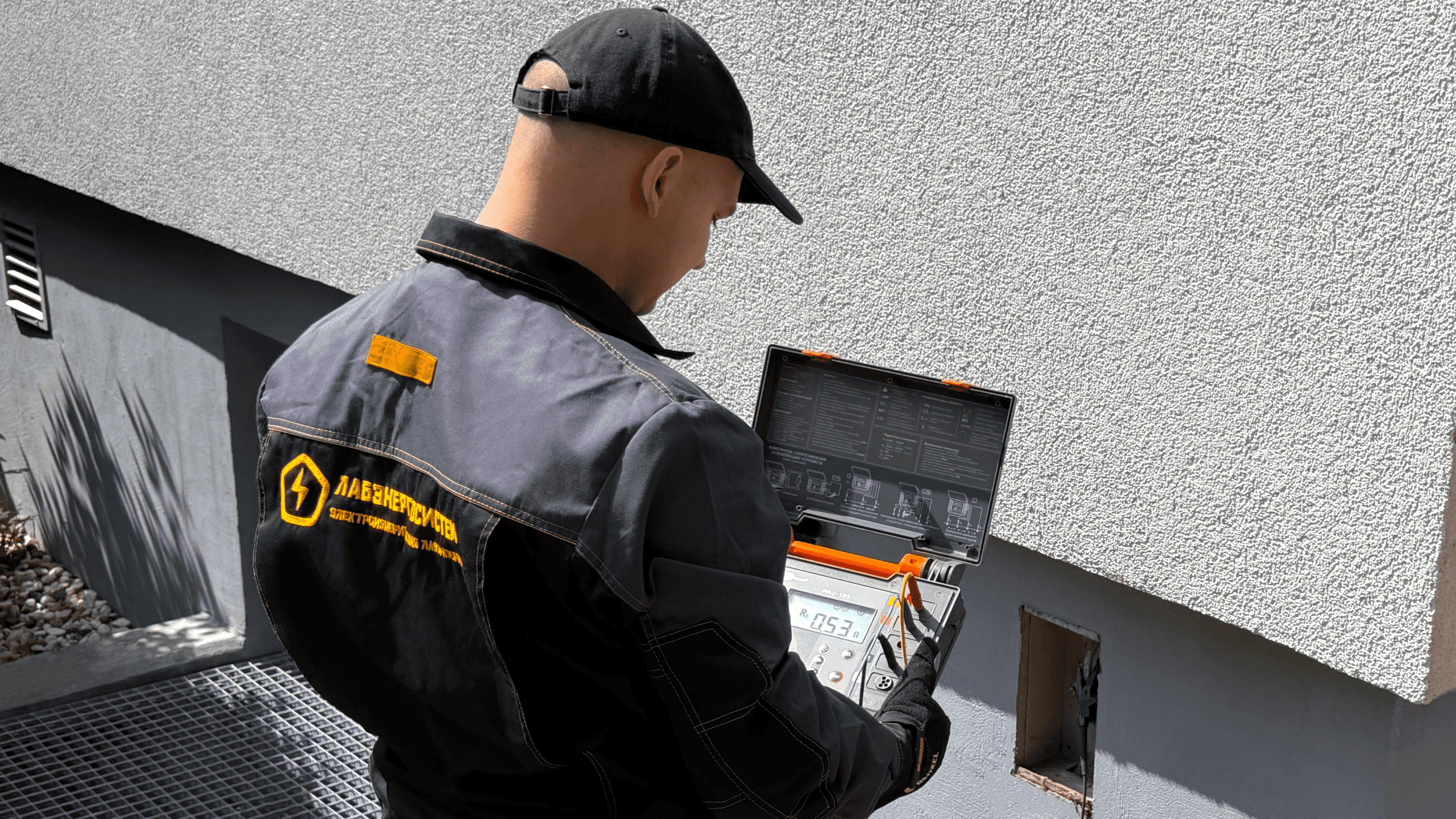

Измерение сопротивления заземления

➖ Измеряется сопротивление заземляющего контура и отдельно расположенных молниеприёмников;

➖ Результаты сравниваются с нормативными значениями (обычно до 10 Ом).

Повышенное сопротивление может свидетельствовать о коррозии или повреждении заземляющих элементов, требующих ремонта или замены.

Проверка токоотводов и молниеприемников

➖ Оценка состояния токоотводов и молниеприемников, включая проверку их целостности и соответствия нормативным требованиям.

Повреждения или износ этих компонентов могут снизить эффективность системы молниезащиты.

Проверка электрических соединений (металлосвязи)

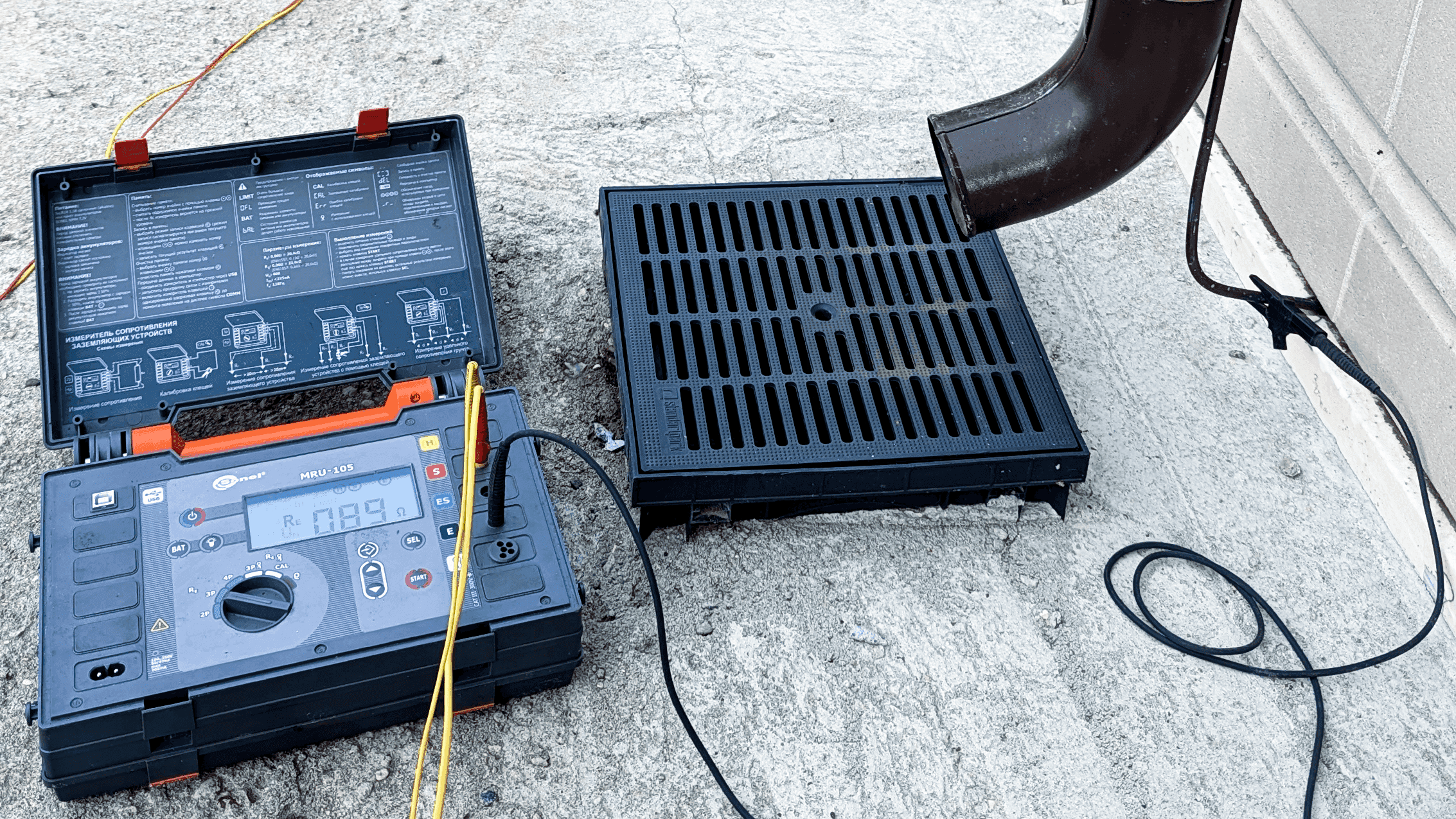

➖ Измеряется переходное сопротивление соединения заземленных элементов с заземляющим проводником.

Нормативное значение сопротивления не должно превышать 0,05 Ом.

Сравнение с проектной и нормативной документацией

➖ Анализ соответствия текущего состояния системы молниезащиты проектной документации и действующим стандартам, таким как РД 34.21.122-87, СО 153-34.21.122-2003 и ПУЭ глава 1.7.

Проверка качества соединений

➖ Проверяется прочность и надежность всех соединений путем проверки затяжки болтовых соединений и прочности сварных швов с использованием метода простукивания молотком.

Некачественные или плохо затянутые соединения могут увеличить сопротивление и снизить эффективность системы.

Подготовка технического отчета

По завершении всех проверок составляется подробный технический отчет, содержащий результаты измерений, выявленные недостатки и рекомендации по их устранению, оформленный в соответствии с требованиями ГОСТ Р 50571.16-2019.

Нормы измерений молниезащиты

➖ Сопротивление заземления зданий и сооружений I и II категории: не более 10 Ом;

➖ Сопротивление заземления зданий и сооружений III категории: не более 20 Ом;

➖ Переходное сопротивление: не более 0,05 Ом;

➖ Диаметр токоотводов и молниеприёмников: должен соответствовать проекту (обычно от 6 до 10 мм для стальных элементов).

Периодичность проверки системы молниезащиты

Периодичность проверки системы молниезащиты регламентируется нормативными документами:

ПУЭ (Правила устройства электроустановок глава 1.7)

Периодичность проверок зависит от категории объекта:

➖ I и II категории – не реже 1 раза в год (перед грозовым сезоном)

➖ III категории – не реже 1 раза в 3 года.

РД 34.21.122-87 (Инструкция по устройству молниезащиты)

➖ I и II категории – ежегодная проверка перед началом грозового сезона

➖ После ремонтных работ и изменениях в системе

➖ После ударов молний, сильных ураганов

СО 153-34.21.122-2003 (Инструкция по устройству молниезащиты от РАО ЕЭС)

➖ Перед грозовым сезоном для всех объектов – ежегодная проверка

➖ После ударов молний, сильных ураганов - внеочередная проверка
