Проверка сопротивления контура заземления
Проводим испытания заземляющих устройств (ЗУ) и проверяем металлосвязь по требованиям ПУЭ, ГОСТ Р 58882-2020 и ГОСТ Р 50571.16-2019.
Выдаем официальный технический отчет или протокол испытаний с ведомостью дефектов (в случае их обнаружения), которые без вопросов принимают инспекторы Ростехнадзора, МЧС, газовые службы и страховые компании.
Оказываем услуги выездной электролаборатории по замерам в Москве и области за 1 день, другие регионы — по договоренности.
Комплект документов
Стоимость услуг
Испытываем любые заземляющие устройства: защитные, рабочие и молниезащитные. На замер сопротивления контура заземления цена формируется исходя из объема работ (отдельный выезд или в комплексе), числа точек и удаленности объекта. Смета фиксируется до выезда. Для подготовки коммерческого предложения пришлите проект, однолинейную схему или ТЗ.
- Фиксированная стоимость без НДС
- Оплата на расчетный счет, картой или наличными
- Скидки за объем и комплексные проверки
| Наименование | Стоимость | Единица |
|---|---|---|
| Измерение сопротивления контура заземления (в составе комплекса) | от 1500 ₽ | точка |
| Визуальное обследование ЗУ на соответствие проекту | от 3000 ₽ | осмотр |
| Комплексное измерение ЗУ под ключ (выезд, замер контура, металлосвязь, отчет) | от 10000 ₽ | комплекс |
| Комплексная проверка ЗУ и молниезащиты (выезд, замер контура, металлосвязь, проверка молниеотводов, отчет) | от 15000 ₽ | комплекс |
Оставь заявку и получи расчет стоимости
Отправляя форму вы даете согласие на обработку персональных данных и соглашаетесь с политикой конфиденциальности
Перечень выполняемых работ по услуге
Работы выполняем по методикам, ПУЭ и ГОСТ Р.
Подготовка и визуальный осмотр
Перед измерениями проверяем состояние ЗУ и монтаж на соответствие ГОСТ Р 50571.5.54-2024.
- Изучаем проектную и исполнительную документацию;
- Осматриваем видимые элементы цепи на коррозию, целостность и сечение проводников;
- Проверяем надежность болтовых соединений и сварных швов постукиванием молотка;
- Осматриваем подземную часть контура в местах вскрытия грунта.
Подготовка схемы
Перед измерением сопротивления растеканию тока проверяем целостность защитной цепи и отсутствие обрывов.
- Проверяем металлосвязь между заземлителем и заземляемыми элементами;
- Очищаем контактные площадки от краски, грязи и ржавчины;
- Отсоединяем заземлитель от главной заземляющей шины (PE) для достоверности результатов.
Измерение сопротивления заземления
Используем трехпроводный метод по ГОСТ Р 50571.16-2019 (прил. С) с приборами MRU-105 и MI 3102H BT.
- Размещаем в грунте потенциальный (~20 м) и токовый (~40 м) электрод на одной прямой с заземлителем;
- Соединяем прибор с контуром и электродами через специальные зажимы;
- Проводим 5–10 замеров для вычисления среднего значения сопротивления;
- Применяем сезонный коэффициент к полученным данным.
Анализ и оформление документации
Сверяем фактическое сопротивление контура заземления с нормами ПУЭ и ГОСТ. По итогам выдаем технический отчет или протокол. Без этого документа от аккредитованной лаборатории эксплуатация объекта незаконна. Если найдем дефекты — составим ведомость с рекомендациями по устранению.
Нормы сопротивления
Допустимые значения зависят от объекта и оборудования соответствуя ПУЭ (п. 1.7.101, 1.7.103) и ГОСТ Р 58882-2020 (прил. В).
Частный сектор
- До 30 Ом — локальный контур заземления дома, коттеджа.
- До 10 Ом — дома с газовым котлом, газопроводом или при подключенном повторном заземлители.
- До 10–20 Ом — молниезащитный контур.
Промышленные и энергообъекты
- До 0,5 Ом — подстанции от 110 кв и установки свыше 1 кВ в системе TN.
- До 4 Ом — электроустановки с глухозаземленной нейтралью трансформатора или генератора.
- До 30 Ом — заземлитель в непосредственной близости от нейтрали или одиночные опоры ВЛ.
- До 10 Ом — общее сопротивление всех повторных заземлителей (ВЛ).
Специальное оборудование
- До 1–2 Ом — медицинская техника (МРТ, КТ, рентген-аппараты).
- До 2–4 Ом — телекоммуникационные узлы, серверные и системы связи.
Периодичность испытаний
Замеры сопротивления заземления проводятся сразу после монтажа, реконструкции и планово в процессе эксплуатации. Точные сроки устанавливает ответственный за электрохозяйство на основе типа объекта, согласно ПТЭЭП 2022.
Когда обязательна проверка
- Приемо-сдаточная: перед вводом объекта в эксплуатацию.
- После ремонта: при модернизации сети или подключении газового оборудования.
- Аварийная: после ударов молнии, КЗ или подтоплений.
- Плановая (ППР): для профилактики аварий и контроля износа.
Регламентированные сроки не реже
- 6 месяцев: визуальный осмотр видимых частей ЗУ.
- 1 года: проверка молниезащиты и контуров АЗС (перед грозовым сезоном).
- 3-х лет: плановое измерение сопротивления (без вскрытия грунта).
- 6-и лет: заземляющие устройства опор ВЛ до 1 кВ.
- 12-и лет: обязательный осмотр со вскрытием грунта и замеры для ВЛ выше 1000 В и общих электроустановок.
Оборудование для проверки

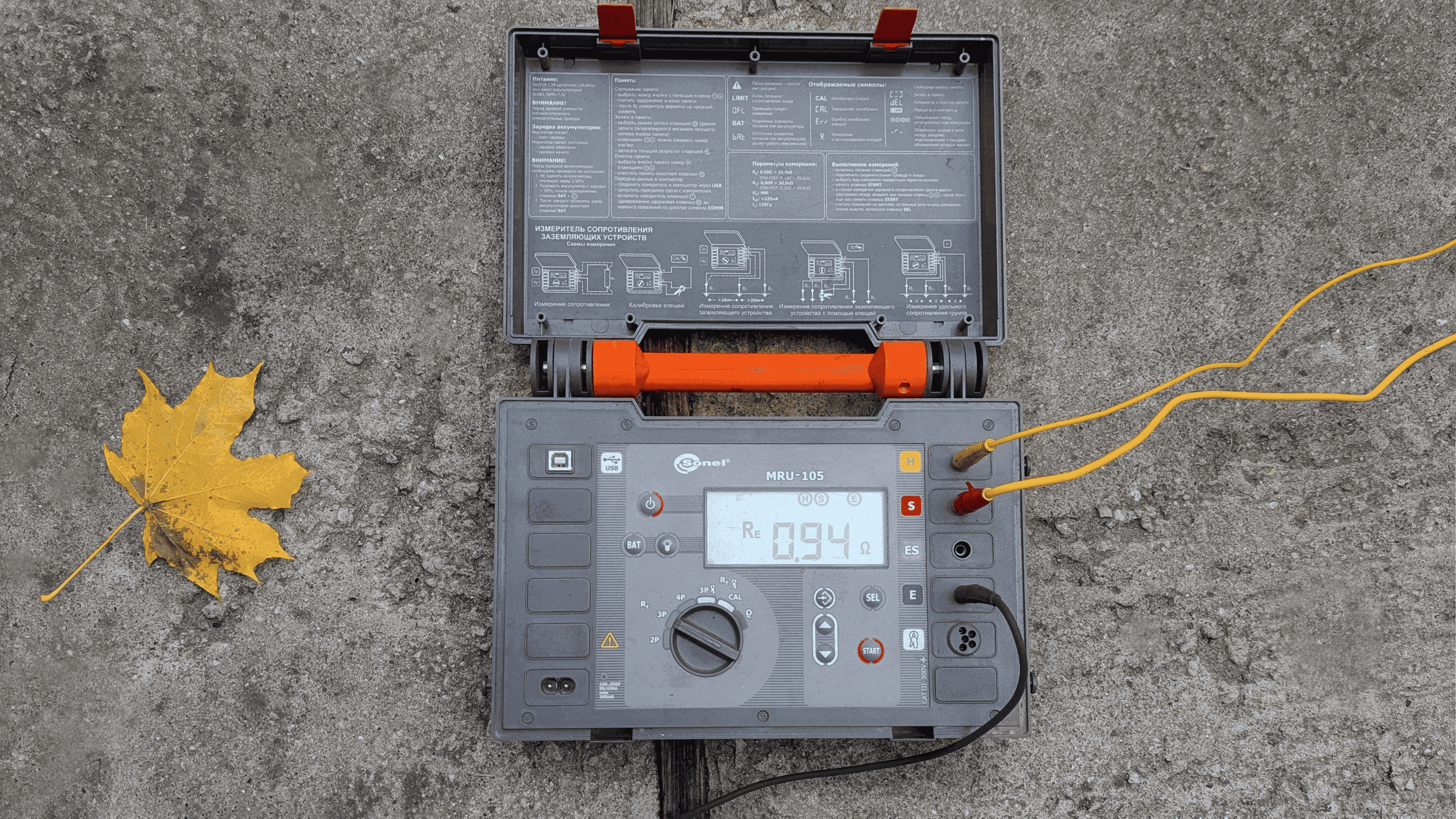

Для проверки сопротивления контура ЗУ используем многофункциональный измерительный прибор Metrel MI3102H BT или Sonel MRU-105, зарегистрированный в Госреестра СИ и имеет актуальную поверку в системе АРШИН.
Кому и на каких объектах необходим техотчет
Мы проводим испытания на объектах любой сложности: от частных домов и коттеджей до промышленных цехов, образовательных центров, медучреждений и АЗС.
Проводим приемо-сдаточные испытания по ПУЭ (п. 1.1.38) и ГОСТ Р 50571.16 (п. 6.4.4.1).
Эксплуатационные замеры. Работаем согласно графику ППР, утвержденному ответственным за электрохозяйство, с соблюдением актуальных правил охраны труда (ПОТ) и ГОСТ Р 50571.16 (п. 6.5.3.1).
Проверка заземления для врезки магистрального газа и установки котлов (норма сопротивления — до 10 Ом). Технический отчет для легального подключения газа по требованию газовых служб.
Контроль сопротивления ЗУ для обеспечения режима работы нейтрали и срабатывания защиты при коротких замыканиях на землю.
Замеры в кабинетах МРТ, КТ и рентгена. Контроль контура заземления для безопасной работы сложной аппаратуры и защиты пациентов от поражения током.
Испытания заземления башенных и козловых кранов перед вводом в эксплуатацию. Замеры для временных бытовок. Выдаем технический отчет для допуска спецтехники к работе и проверок технадзора.
Ежегодная проверка контур заземления и молниезащиты оборудования АЗС (резервуаров топливных хранилищ, опор ВЛ) по ГОСТ Р 58404-2019 (п. 13.24)
Плановые замеры (ППР) для офисов, складов и торговых центров. Выдаем легитимный технический отчет, подтверждающий исправность электросети коммерческого объекта.
Штрафы и ответственность
Отсутствие протоколов испытаний — это нарушение ст. 9.11 и 20.4 КоАП РФ.
Размеры штрафов:
- Для ИП и должностных лиц: до 60 000 руб.
- Для юрлиц: до 400 000 руб. (до 2 млн руб. при отягчающих).
- Крайняя мера: Приостановка деятельности до 90 суток.
Наши эксперты
Документацию оформляют квалифицированные инженеры ООО «ЛАБЭНЕРГОСИСТЕМ» с 5 группой допуска по электробезопасности (согласно ГОСТ Р 50571.16 п. 6.4.1.6).
