Измерение полного сопротивления петли фаза ноль

Измерение сопротивления петли “фаза-ноль” позволяет определить возможность отключения автоматического выключателя при возникновение в цепи тока короткого замыкания. Данное измерение позволяет выявить плохое контактное соединение, износ кабельных линий, возможность автоматического выключателя отключить линию при повреждение.

Этапы измерения

Визуальный осмотр

➖ Ознакомление с электроустановкой, распределительными щитами;

➖ Определение наличие дефектов, повреждений;

➖ Осмотр автоматических выключателей и других защитных аппаратов;

➖ Анализ принципиальной однолинейной схемы;

➖ Проверка соответствия сечения отходящих кабельных линий номинальным характеристикам, указанным на корпусах автоматических выключателей.

Проверка контактного соединения

➖ Оценка качества контактных соединений;

➖ Проверка и протяжка болтовых соединений автоматических выключателей.

Определение точек измерения

➖ Выбор наиболее удалённой точки от защитного устройства, где сопротивление максимально, а ток короткого замыкания минимален;

➖ При невозможности точно определить последнюю точку проводятся измерения в нескольких или всех точках линии.

Проведение измерений

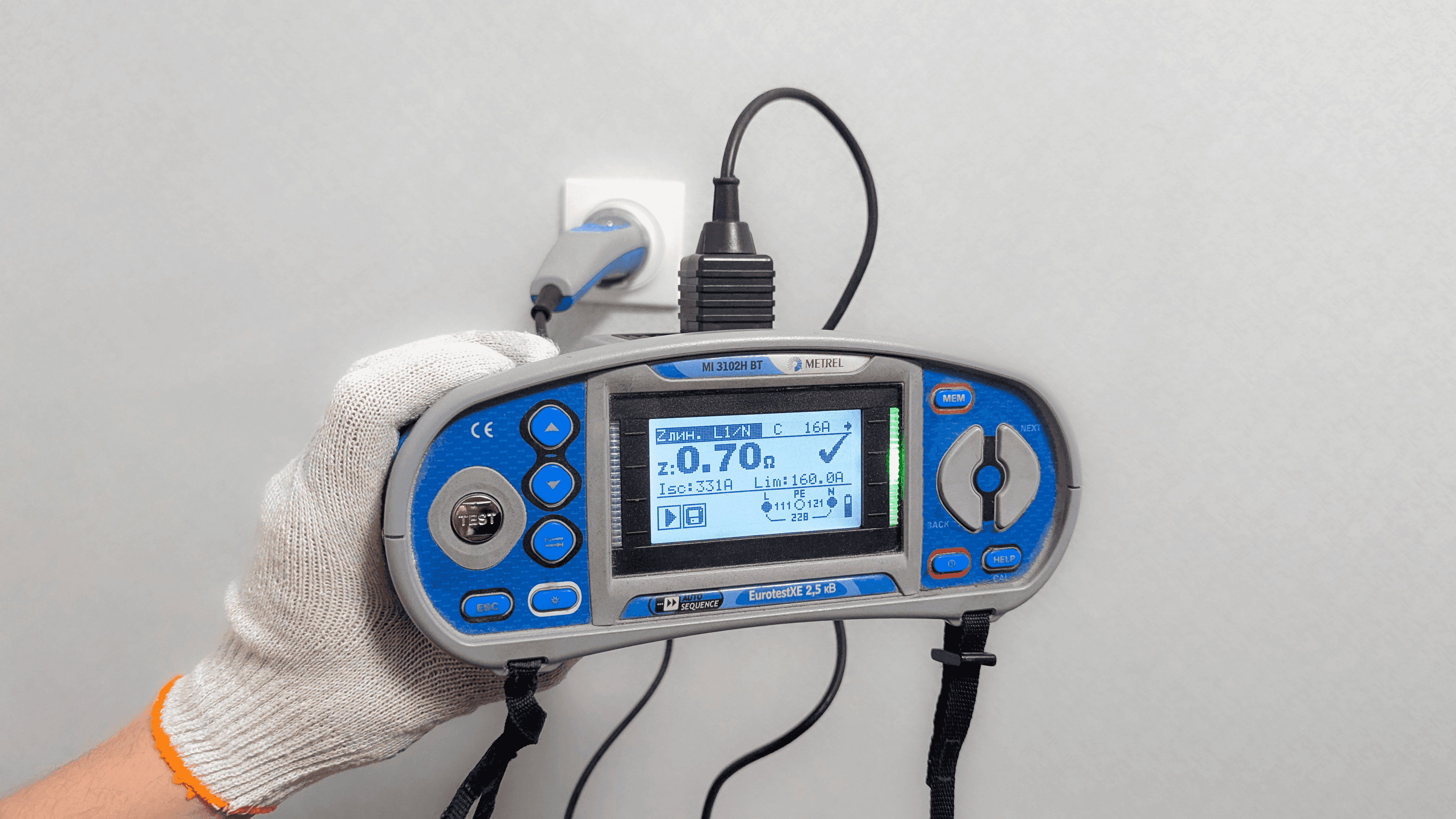

⚡ Подключение измерительного прибора к фазному и нулевому проводникам;

⚡ Выполнение замеров с использованием специализированного оборудования;

⚡ Фиксация результатов измерений сопротивления и тока короткого замыкания.
